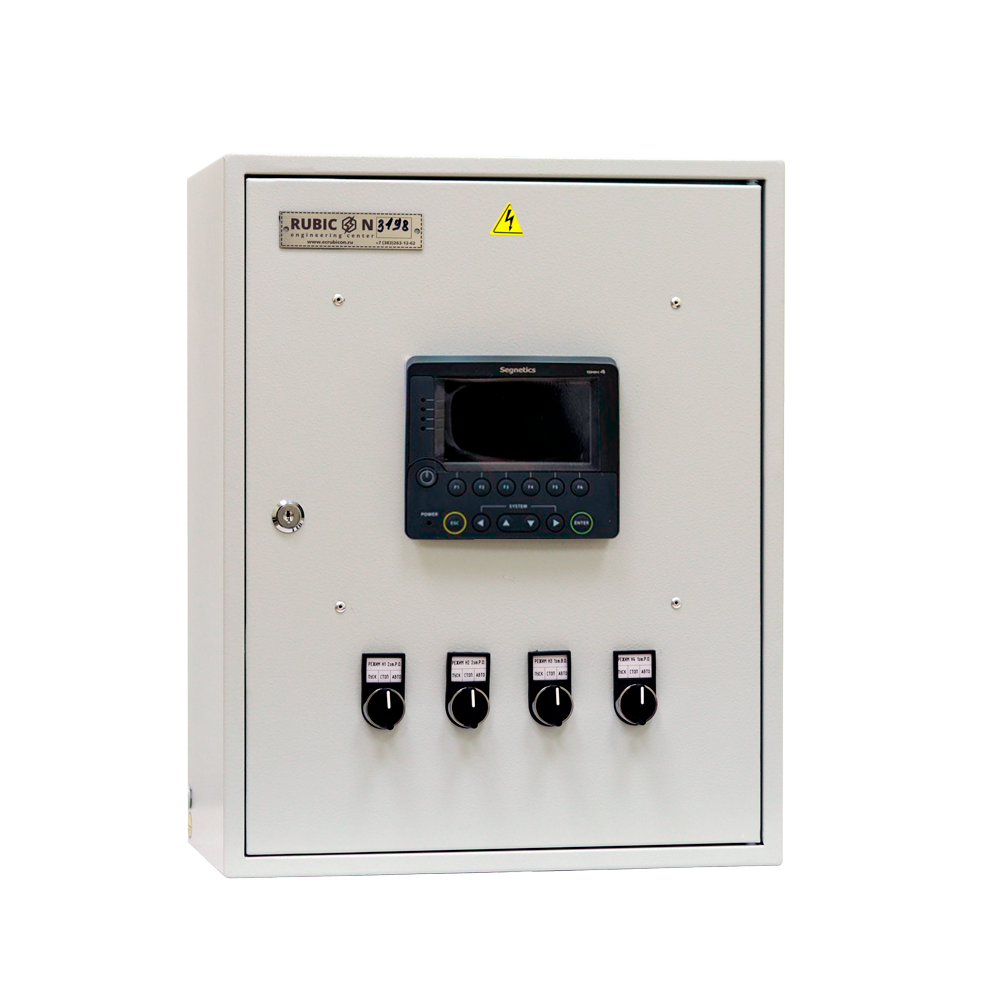

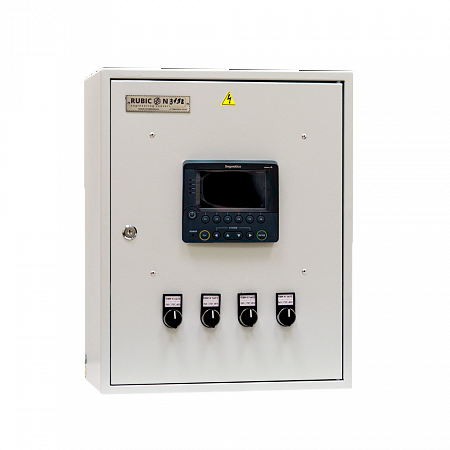

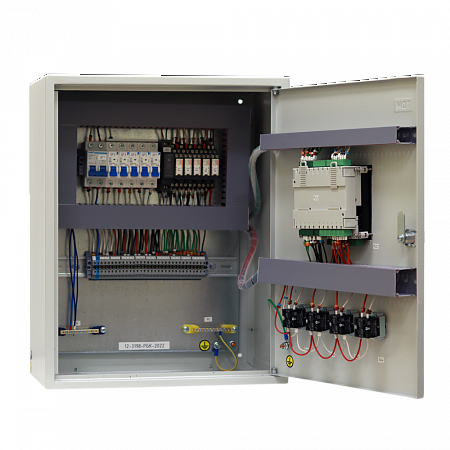

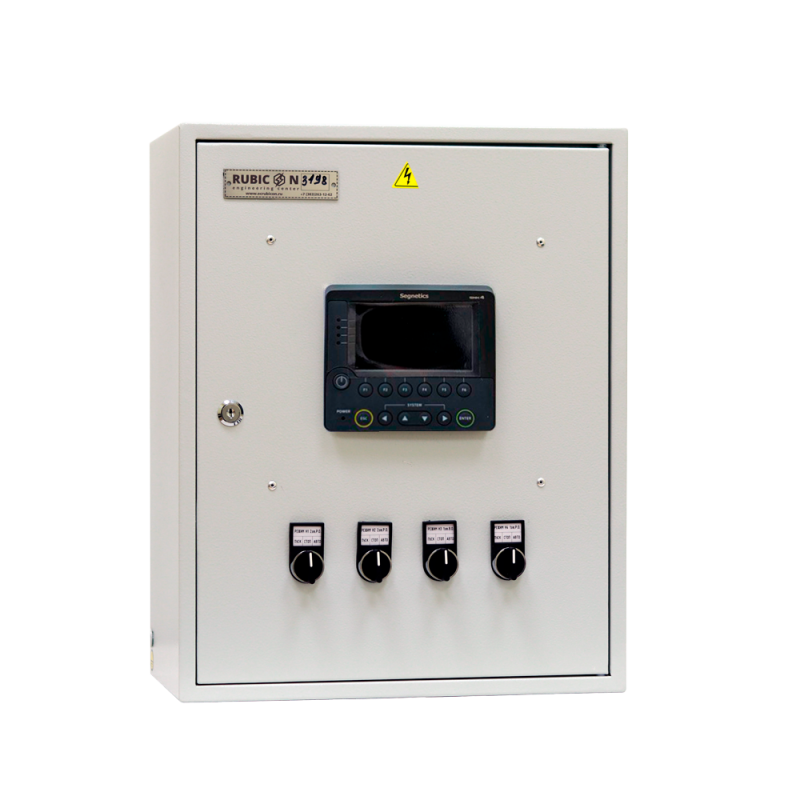

Шкаф управления системой отопления с одним контуром RUBICON Heat предназначен для управления и защиты системы отопления индивидуального теплового пункта. Применяется в жилых и общественных зданиях, на промышленных объектах. Построен на базе промышленного контроллера Segnetics SMH4. Металлический корпус — габариты варьируются в зависимости от мощности обслуживаемого оборудования: от 500×400×220 мм (базовое исполнение) до ~2000 мм по высоте (для шкафов с мощными насосами и ЧП). Обеспечивает автоматическое поддержание температуры теплоносителя по погоде, защиту насосной группы и запись аварийных событий в энергонезависимую память контроллера.
Характеристики теплового пункта
Один контур — отопление.
Функциональные характеристики шкафа автоматики
- Погодозависимое регулирование температуры в подающем трубопроводе отопления (по датчику наружной температуры)
- Контроль температуры воды, сбрасываемой в теплосеть (температура обратки)
- Ручное либо автоматическое включение / выключение насосов системы отопления
- В автоматическом режиме — контроль работы насосов: АВР и ротация
- Учёт наработки моточасов насосов
- Запись аварийных событий в энергонезависимую память контроллера
- Индикация рабочих и аварийных режимов на лицевой панели
- Передача данных в АСУ ТП здания по протоколу Modbus RTU (RS-485)
Элементы установки
Контур отопления (минимальный набор под обвязку):
- Насосная группа (основной + резервный насос)
- Клапан регулирующий
- Датчик температуры подачи теплоносителя
- Датчик температуры обратного теплоносителя
- Датчик наружной температуры (для погодозависимого режима)
- Датчик защиты от сухого хода
- Датчик перепада давления на насосе
Применение
- Индивидуальные тепловые пункты (ИТП) в жилых и общественных зданиях
- Небольшие промышленные объекты, склады, административные здания
- Отдельно стоящие корпуса с одной системой отопления
Гарантия и сервис
Гарантийный срок — 36 месяцев с даты отгрузки. Срок службы — не менее 15 лет. Техническая поддержка проектировщиков — бесплатно. Поставка ЗИП — 3 рабочих дня. Итоговая стоимость шкафа под проект может отличаться от базовой — зависит от комплектации (набор датчиков, ЧП для насосов, доп. опции).
