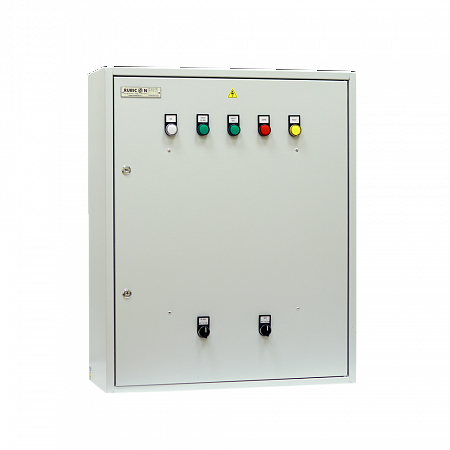

Шкаф управления насосом RUBICON Pump — низковольтное комплектное устройство на базе промышленного контроллера Segnetics SMH4. Предназначен для автоматического и ручного управления одним насосом в системах холодного и горячего водоснабжения, отопления, повышения давления. Обеспечивает плавный пуск или частотное регулирование (опционально), поддержание заданного давления, защиту двигателя и насосной группы, передачу информации о состоянии системы в АСУ ТП здания.
Функции шкафа автоматики
- Плавный пуск и останов насоса в ручном и автоматическом режимах
- Регулирование и поддержание давления в магистральном трубопроводе по датчику давления
- Опционально — управление насосом через частотный преобразователь (точное регулирование производительности и энергосбережение)
- Контроль работы насоса по дополнительным контактам контакторов
- Защита насосной группы от «сухого хода»
- Защита насоса от перегрузки
- Сигналы «Работа», «Авария» (24 Vdc) для вывода в систему диспетчеризации
- Передача информации о состоянии системы по протоколу Modbus RTU (интерфейс RS-485)
Элементы установки
Контур ХВС (минимальный комплект датчиков под обвязку):
- Насос
- Датчик защиты от сухого хода
- Датчик перепада давления на насосе
- Датчик давления в контуре

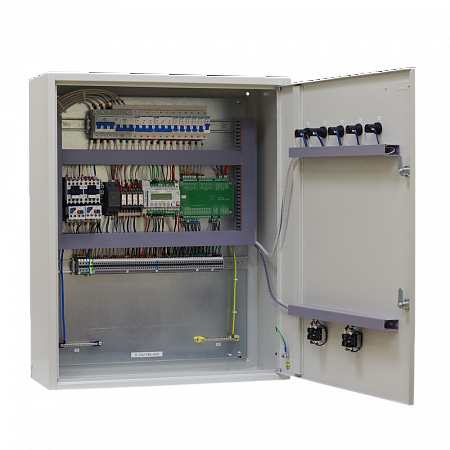

Конструкция
Шкафы автоматики выпускаются в металлических корпусах степени защиты IP54 и IP65. Корпус — листовая сталь с порошковой покраской RAL 7035. Внутренняя компоновка на DIN-рейках, ввод кабелей снизу. Опционально возможно размещение частотного преобразователя внутри корпуса шкафа — для реализации плавного регулирования производительности насоса.
Применение
Системы, в которых применяется шкаф:
- Отопление
- Горячее и холодное водоснабжение (ГВС / ХВС)
- Водоподготовка
- Водоотведение
- Системы повышения и поддержания давления
Типы насосов:
- Циркуляционные насосы
- Насосные станции
- Погружные и скважинные насосы
- Насосы поверхностного типа
- Насосы КНС (канализационной насосной станции)
Гарантия и сервис
Гарантийный срок — 36 месяцев с даты отгрузки. Срок службы — не менее 15 лет. Техническая поддержка и ЗИП — поставка в течение 3 рабочих дней. Итоговая стоимость шкафа под проект может отличаться от базовой — зависит от мощности насоса, исполнения корпуса и опций (ЧП, расширенный набор датчиков).
