Шкаф управления тремя насосами RUBICON Pump 3 предназначен для автоматизации насосных станций водоснабжения, отопления и повышения давления с группой из трёх насосов. Построен на базе контроллера Segnetics SMH4 — модели с графическим цветным дисплеем и расширенными возможностями визуализации (опционально вместо SMH4 ставятся Pixel 2 или Matrix — когда не требуется сенсорная панель на двери, для удешевления). Обеспечивает поддержание давления по датчику, ротацию насосов по часам наработки, каскадный ввод при пиковых нагрузках и автоматический резерв при аварии.
Функции шкафа автоматики насосной станции
- Плавный пуск и останов насосов в ручном и автоматическом режимах
- Контроль работы каждого насоса по дополнительным контактам контакторов
- Защита насосной группы от «сухого хода»
- Защита насосов от тока перегрузки
- Выравнивание часов наработки насосов (ротация) — равномерный износ 3 насосов
- Каскадный ввод вспомогательных насосов при нехватке производительности основного
- Автоматический ввод резервного насоса при аварии любого из работающих
- Поддержание заданного давления по датчику давления в магистральном трубопроводе
- Сигналы «Работа», «Авария» (24 Vdc) для каждого насоса
- Передача полного состояния системы в АСУ ТП по протоколу Modbus RTU (RS-485)
- Графический дисплей на лицевой панели — отображение давления, статусов, аварий, журнала событий
Системы, где применяются шкафы управления
- Отопление
- Горячее и холодное водоснабжение
- Водоподготовка
- Водоотведение
- Системы повышения и поддержания давления
- Шкаф управления циркуляционными насосами
- Шкаф управления насосной станцией
- Шкаф управления погружными и скважинными насосами
- Шкаф управления насосами поверхностного типа
- Шкаф управления КНС (канализационной насосной станцией)
Конструкция

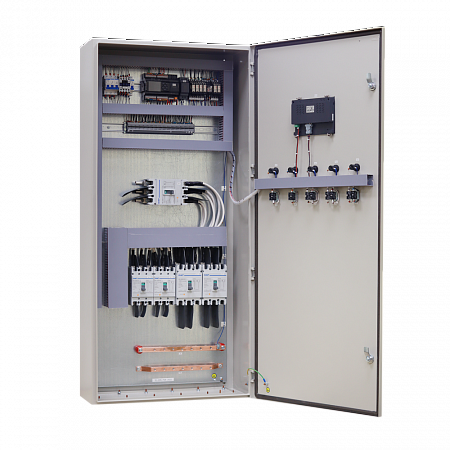

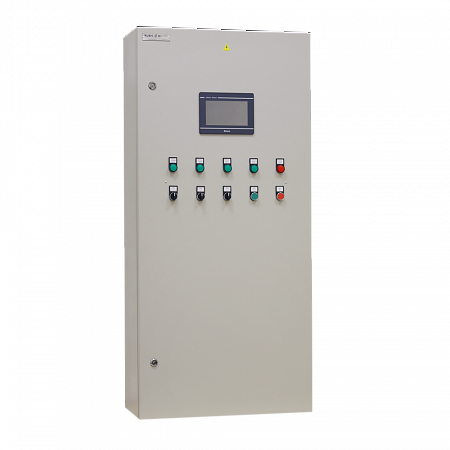

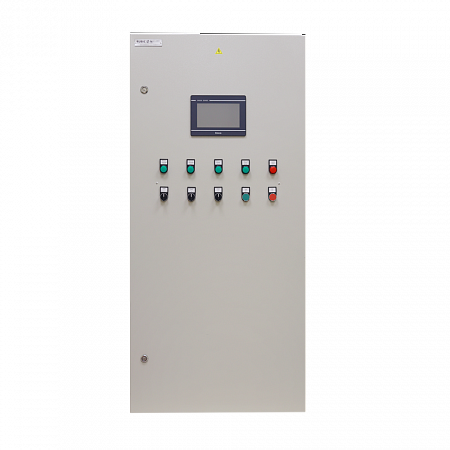

Корпус шкафа — листовая сталь с порошковой покраской RAL 7035, напольное или настенное исполнение в зависимости от суммарной мощности насосной группы. Степень защиты IP54 (стандарт) и IP65 (опция). Контроллер SMH4 с графическим дисплеем установлен на лицевой панели — оператор видит давление, часы наработки насосов, активные аварии и может переключать режимы без открытия двери. Внутренняя компоновка на DIN-рейках. Опционально возможно размещение частотных преобразователей внутри корпуса.
Гарантия и сервис
Гарантийный срок — 36 месяцев с даты отгрузки. Срок службы — не менее 15 лет. Авторизованный пусконаладочный центр с выездом на объект. Поставка ЗИП и схем — 3 рабочих дня. Техническая поддержка проектировщиков — бесплатно. Стоимость под проект зависит от мощности насосов, исполнения, количества ЧП и расширенного набора датчиков.
